01 · Référence
Méthodologie documentaire
Le dossier reprend le cahier des charges de la partie 581 du plan directeur SILLOVA et l'étend par une recherche multi-source. Les références françaises incluent INRAE/Cemagref, ARVALIS, Chambres d'agriculture, Agreste, Telepac, Légifrance et VigiEau. Les références d'ingénierie internationales incluent USDA-NRCS, University of Nebraska-Lincoln, University of Minnesota, Texas A&M et USDA-ARS. La norme ISO 11545:2009 est utilisée comme référence de méthode pour l'uniformité des pivots.
Les valeurs historiques du Cemagref sont explicitement datées ; elles servent à expliquer des principes physiques encore valables, pas à décrire le parc français actuel.
Les coûts 2024 d'une Chambre d'agriculture sont des ordres de grandeur régionaux ; ils ne remplacent pas un devis.
02 · Référence
Définition et principe mécanique du pivot

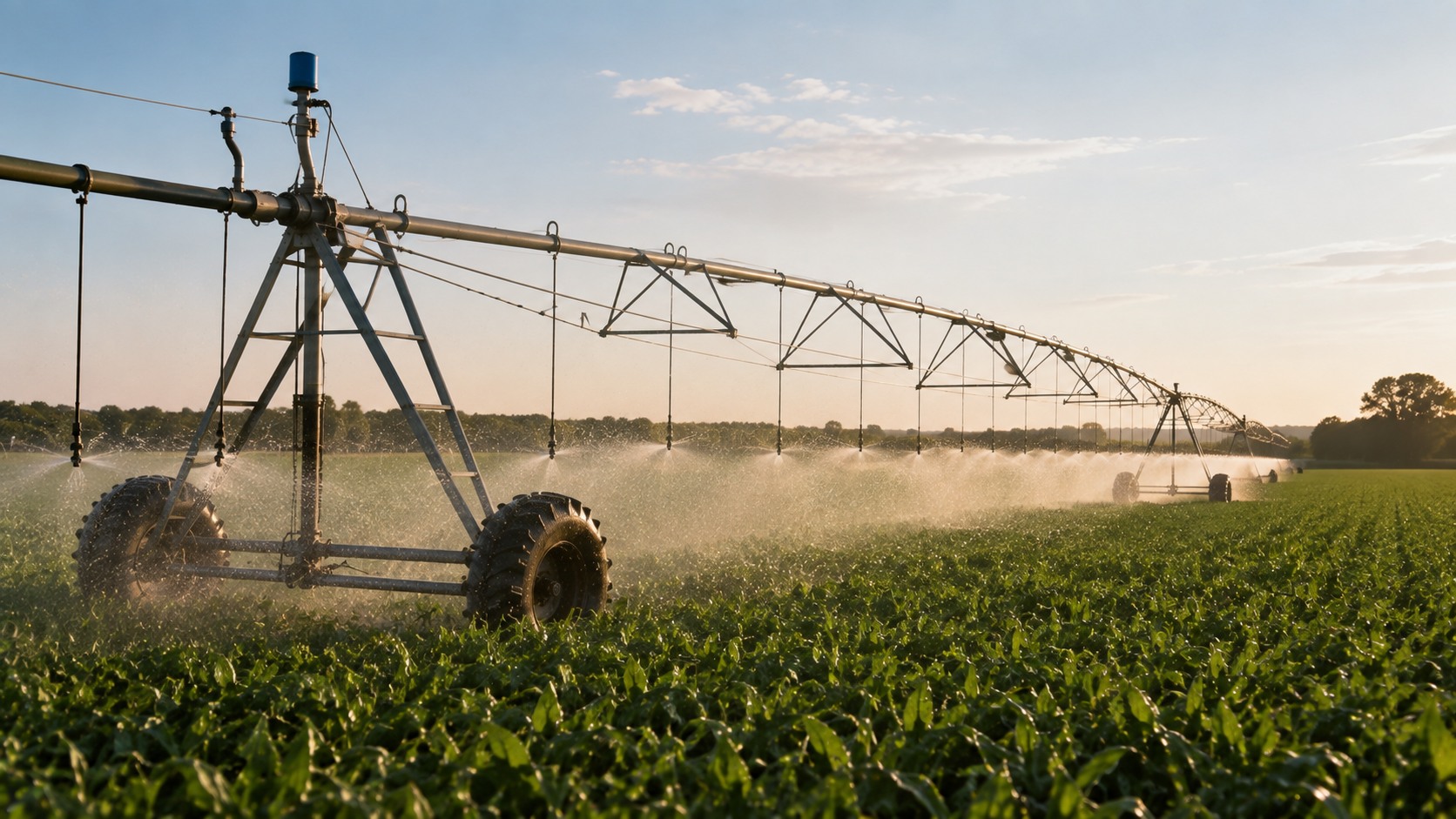

Un pivot d'irrigation est une rampe mobile articulée tournant autour d'une structure centrale ancrée. L'eau et, le plus souvent, l'alimentation électrique arrivent au point pivot. La canalisation principale est portée par une succession de travées reposant sur des tours à deux roues. Chaque tour avance par séquences afin de maintenir l'alignement de l'ensemble.
Toutes les tours effectuent un tour complet pendant le même temps mais leur distance parcourue augmente avec le rayon La tour extérieure parcourt une circonférence beaucoup plus grande que la première tour L alignement est maintenu en démarrant et arrêtant les moteurs des tours de façon coordonnée La tour d extrémité sert de référence à…
03 · Référence
Architecture générale et composants
Les dimensions varient selon constructeurs et débit. Un guide technique Texas A&M donne des longueurs de travées typiques d'environ 34 à 63 m selon le diamètre de la canalisation, avec des conduites principales de plusieurs diamètres. Ces ordres de grandeur ne remplacent pas la configuration réelle de la machine. [R13]
04 · Référence
Géométrie, surface couverte et configuration de parcelle
Pour un pivot réalisant un cercle complet sans canon ni corner, la surface géométrique irriguée est :
Un pivot de rayon R inscrit dans un carré de côté 2R n irrigue que π 4 soit environ 78 5 de la surface du carré Un canon d extrémité ou un corner system augmente la surface couverte mais complexifie le busage la pression et l uniformité Le choix économique doit comparer la valeur des…
05 · Référence
Débit, hydraulique et évolution du busage le long de la rampe
Le débit total Q entre au pivot puis diminue progressivement le long de la conduite, car chaque asperseur prélève une partie du débit. La pression diminue sous l'effet des pertes de charge et peut aussi varier avec le relief. Le diamètre de chaque buse est donc calculé avec sa position, sa pression de fonctionnement et l'espacement entre sorties.
Pendant un même temps une bande située à 400 m du centre représente environ quatre fois plus de surface qu une bande de même largeur située à 100 m Le débit distribué doit suivre cette croissance de surface Le Cemagref rappelle que des programmes de calcul sélectionnent la buse adaptée à chaque sortie afin d…
06 · Référence
Conduites, pertes de charge et pression disponible
La pression au pivot doit couvrir quatre besoins : pression minimale aux asperseurs, pertes de charge dans la conduite, différence d'altitude et équipements particuliers tels que régulateurs, filtre, compteur, vannes ou canon d'extrémité. Une pompe dimensionnée seulement sur la pression nominale des buses sera insuffisante.
Les pertes de charge augmentent avec le débit, la longueur, la rugosité et la réduction du diamètre. Dans un pivot, le débit décroît le long de la rampe ; le calcul est donc plus complexe que dans une conduite transportant un débit constant. Les logiciels de conception intègrent la distribution progressive du débit. [R08]
07 · Référence
Pression de fonctionnement et régulateurs
Ces catégories proviennent d'une référence Cemagref de 1998 et servent à comprendre les compromis. Les systèmes actuels doivent être exploités dans la plage précise indiquée par le fabricant. [R02]
Les régulateurs sont utiles lorsque les différences de pression seraient assez fortes pour modifier sensiblement les débits des asperseurs. Nebraska Extension recommande notamment de les envisager lorsque les variations de pression induisent une variation de débit d'au moins 10 % sur plus de 15 % du système. [R30]
08 · Référence
Asperseurs, sprays, rotors, cannes de descente et mini-rampes
Le NRCS 2026 impose que l'espacement, la hauteur et la pression permettent d'atteindre l'uniformité requise. Pour des systèmes opérant dans le couvert pendant une grande partie de la saison, le texte propose des limites d'espacement et déconseille de positionner les buses à une hauteur de forte concentration foliaire. [R08]
| Terme | Définition opérationnelle |
|---|---|
| Point pivot | Structure fixe autour de laquelle la machine tourne ; arrivée d'eau, collecteur électrique et armoire de commande. |
| Travée / span | Portion de conduite entre deux tours. |
| Tour | Structure en A portant la rampe, avec roues, moteur, réducteurs et transmission. |
| Porte-à-faux / overhang | Conduite au-delà de la dernière tour, sans tour supplémentaire. |
| Canon d'extrémité | Asperseur à plus longue portée placé en bout pour accroître la surface couverte. |
| Corner system | Bras articulé additionnel qui se déploie pour irriguer une partie des angles d'une parcelle. |
