01 · Référence
Méthodologie documentaire
La recherche combine le Guide pratique de l'irrigation 4e édition coordonné par INRAE/AFEID, les travaux de la plateforme PReSTI, des données Agreste, des publications Sciences Eaux & Territoires, des guides Chambres d'agriculture, les normes ISO 15886-2/3/4 et ISO 24120-3, les références de conception USDA-NRCS et les textes français de prélèvement et de réutilisation des eaux usées traitées.
Les valeurs de pression, portée et espacement sont toujours des valeurs de conception liées à un asperseur précis ; les tableaux de fabricant et la norme priment sur un ordre de grandeur générique.
Les données statistiques Agreste distinguent l'aspersion des autres familles, mais ne détaillent pas toutes les sous-techniques dans les résultats publics du RA2020.
02 · Référence

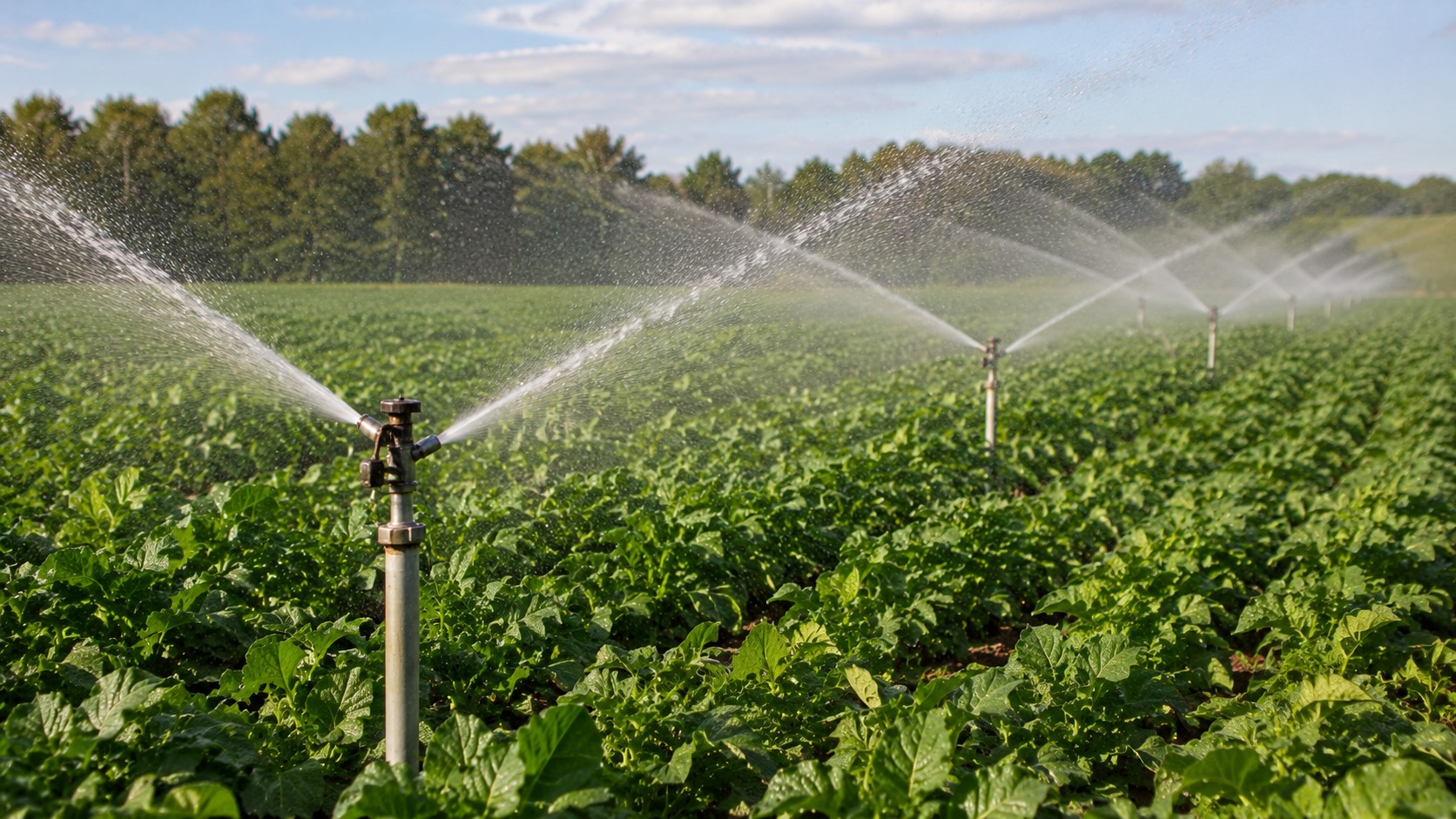

Définition et périmètre de l'irrigation par aspersion
INRAE définit l'aspersion comme une technique utilisant des canalisations sous pression pour alimenter des arroseurs qui appliquent une pluie artificielle. Le terme couvre des systèmes très différents : asperseurs fixes en couverture intégrale, lignes déplacées périodiquement, mini-asperseurs, canons, pivots et rampes mobiles. [R01, R04]
Cette page SILLOVA se concentre sur l'aspersion par asperseurs/turbines installés sur rampes ou perches, en particulier la couverture intégrale et les systèmes périodiquement déplacés. Les pages 581 et 582 traitent séparément le pivot et l'enrouleur.
La recherche combine le Guide pratique de l'irrigation 4e édition coordonné par INRAE/AFEID, les travaux de la plateforme PReSTI, des données Agreste, des publications Sciences Eaux & Territoires, des guides Chambres d'agriculture, les normes ISO 15886-2/3/4 et ISO 24120-3, les références de conception USDA-NRCS et les textes français de prélèvement et de réutilisation des eaux usées traitées.
03 · Référence
Typologie des systèmes : mobile, couverture totale, couverture intégrale, fixe et sous frondaison
Une ou plusieurs lignes latérales sont démontées ou déplacées manuellement d'un poste au suivant. L'investissement initial est limité mais la main-d'oeuvre est importante, et les erreurs de poste ou de durée peuvent créer une hétérogénéité d'apport.
Le réseau de rampes est présent sur la parcelle mais tous les asperseurs ne fonctionnent pas simultanément ; les appareils ou perches sont déplacés entre positions. Ce système réduit les déplacements de conduites mais conserve une astreinte régulière.
Toutes les positions d asperseurs sont équipées pendant la saison Les secteurs sont commandés par vannes manuelles volumétriques…
04 · Référence
Fonctionnement d'un asperseur rotatif
Un asperseur transforme l'énergie de pression en vitesse du jet au passage de la buse. La trajectoire projette l'eau à distance ; un mécanisme d'impact, de turbine ou de rotor fait tourner l'appareil afin de répartir l'eau sur un cercle ou un secteur.
La quantité reçue n'est pas uniforme à l'intérieur du cercle d'un seul asperseur. Le profil radial dépend de la buse, de la pression, des redresseurs de jet, de l'angle de trajectoire et de la mécanique de rotation. Le système est conçu en superposant plusieurs profils identiques selon un maillage répété.
05 · Référence
Buses, pression et relation débit-pression
Jet moins porté et mauvais recouvrement.
Une eau chargée de sable peut agrandir progressivement l'orifice. Le débit augmente et la pression disponible peut baisser pour les autres appareils. Un contrôle dimensionnel ou un test de débit permet de détecter cette usure.
06 · Référence
Portée, trajectoire du jet et granulométrie des gouttes
ISO 15886-3:2021 caractérise notamment le rayon mouillé et la hauteur de trajectoire du jet. Ces données permettent de concevoir le recouvrement et d'évaluer la sensibilité au vent. [R11]
Un angle élevé augmente la hauteur du jet et peut accroître le temps de vol ; un angle bas réduit l'exposition au vent. Les essais Cemagref sur canon ont montré l'effet de différents angles de tir et de secteur sur la répartition en conditions ventées, principe transposable aux asperseurs à plus petite portée. [R10]
07 · Référence
Maillage des asperseurs et recouvrement des pluviogrammes
Le maillage est l'écartement entre asperseurs d'une rampe et entre rampes. Il peut être carré, rectangulaire ou triangulaire. Un maillage plus serré améliore généralement l'uniformité et la résistance au vent, mais augmente le nombre d'asperseurs, le débit instantané ou le nombre de secteurs.
Le projet de standard NRCS 2026 exprime les espacements maximaux comme pourcentage du diamètre mouillé à la pression de conception En maillage rectangulaire il cite jusqu à environ 65 du diamètre entre lignes et 50 entre asperseurs en vent quasi nul puis des espacements plus serrés lorsque le vent augmente En maillage triangulaire les valeurs…
08 · Référence
Pluviométrie horaire : calcul et dimensionnement
Le guide pédagogique ancien utilisé dans plusieurs formations françaises donne l'exemple d'un maillage 18 x 18 m et d'un asperseur de 1,7 m3/h, soit 5,25 mm/h. Ce calcul reste physiquement valide ; la valeur de débit doit être remplacée par celle de la buse réelle. [R30]
La formule donne une moyenne. L'intensité instantanée sous le jet peut être beaucoup plus forte ; c'est l'uniformité du recouvrement qui transforme ces profils en lame agronomiquement utilisable.
| Système | Mobilité | Pression typique | Main-d'oeuvre | Page SILLOVA |
|---|---|---|---|---|
| Couverture mobile / hand-move | Rampes déplacées manuellement | Variable, souvent moyenne | Elevée | 583 |
| Couverture totale | Rampes posées, asperseurs déplacés entre postes | Variable | Moyenne à élevée | 583 |
| Couverture intégrale / solid set | Réseau et asperseurs restent en place | Souvent basse à moyenne | Faible après pose | 583 |
| Micro-aspersion | Petits débits et faibles portées | Faible à moyenne | Faible | 583 + 584 selon contexte |

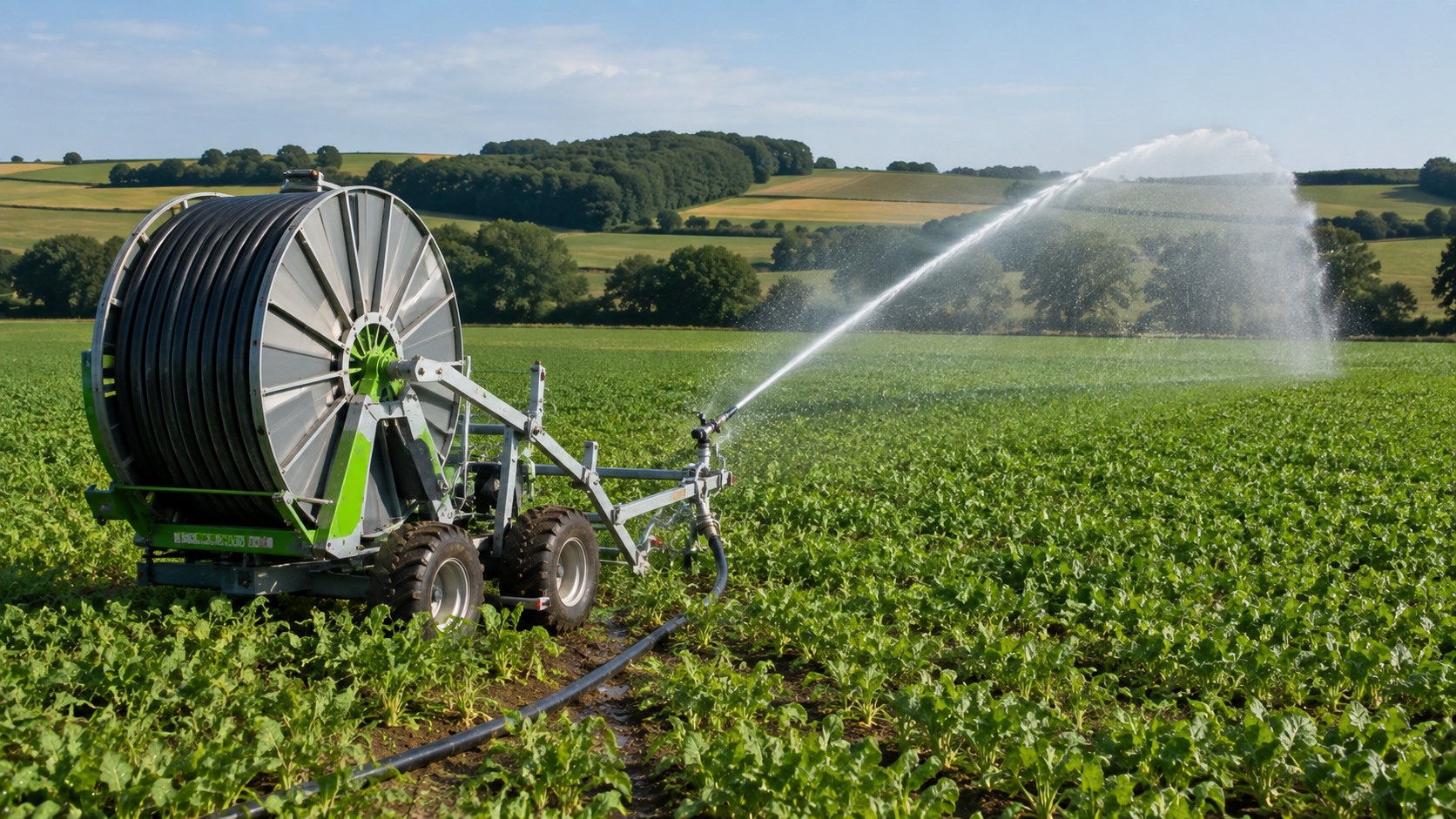

| Enrouleur/canon | Machine mobile | Moyenne à élevée | Moyenne | 582 |
| Pivot | Machine tournante | Basse à moyenne | Faible | 581 |
