01 · Référence
Synthèse opérationnelle
Le bon couple tracteur-chargeur : respecter la compatibilité constructeur, la masse maximale du tracteur admissible par le chargeur, les charges d’essieux, les indices de charge des pneumatiques, la pression hydraulique, le débit, les interfaces et le lestage.
La capacité utile est géométrique : une valeur à l’axe de pivot n’est pas comparable à une valeur mesurée 800 mm en avant ; la capacité diminue généralement avec le déport et selon la hauteur.
Le lestage est une exigence de stabilité pas un moyen d’augmenter artificiellement la capacité il faut conserver une charge arrière suffisante respecter…
02 · Référence
Définition, fonctions et place dans l’exploitation

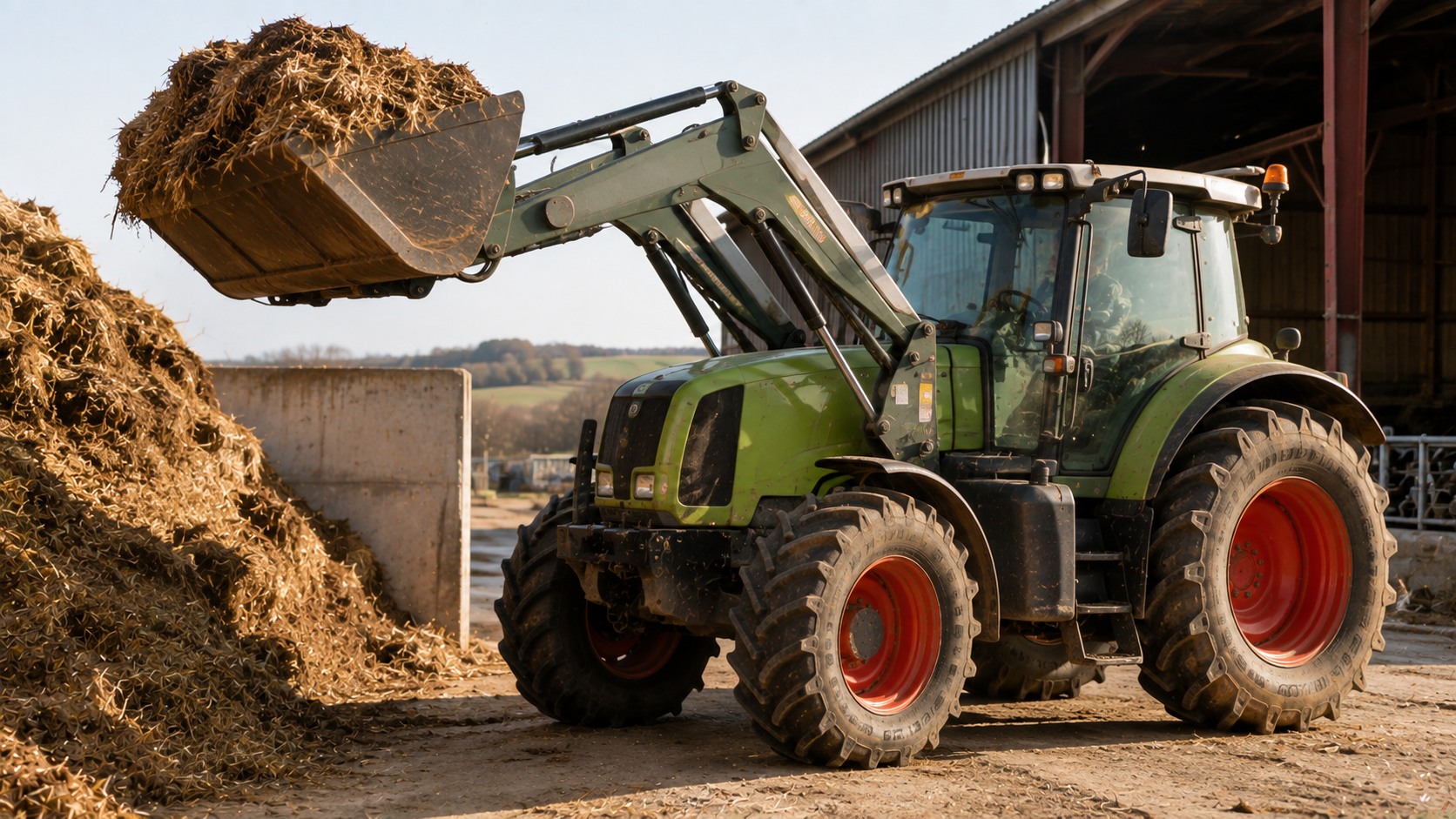

Un chargeur frontal est un ensemble de bras de levage et de dispositifs de fixation conçu pour être monté à l’avant d’un tracteur et recevoir un porte-outil ainsi que des équipements interchangeables. L’ISO 23206:2005 définit le chargeur frontal comme une unité démontable comportant bras de levage et dispositifs de fixation, montée sur un bâti à l’avant du tracteur et équipée d’un tablier destiné à recevoir divers outils. [S14]
Dans l’analyse réglementaire française de 2025 il est le plus souvent considéré comme un équipement interchangeable au sens de la directive Machines 2006 42 CE lorsqu’il est installé à demeure il peut relever de la notion de machine L’attache rapide donne accès à des godets fourches crochets pinces et autres outils et peut conférer une…
03 · Référence
Architecture mécanique et variantes
Le chargeur est une structure travaillant en flexion et en fatigue, reliée au tracteur par un bâti/adaptation qui reporte les efforts vers le châssis ou les zones prévues par le constructeur. Les principaux organes sont les mâts ou brancards, bras, traverses, axes et bagues, vérins de levage, vérins d’outil, biellettes de parallélisme, tablier porte-outil, coupleurs hydrauliques/électriques, distributeur ou vanne de commande et béquilles de dételage. [S2][S17]
Le parallélisme vise à limiter la variation d’angle de l’outil pendant le levage ce qui est particulièrement utile avec palettes et balles Un chargeur sans parallélisme peut être plus simple et léger mais impose davantage de correction au joystick Les architectures à parallélisme mécanique utilisent des biellettes d’autres systèmes emploient la logique hydraulique ou l’électronique…
04 · Référence
Compatibilité tracteur-chargeur : le cœur du dimensionnement
Identifier le modèle exact, l’année, la cabine/arceau, le numéro de série et les options du tracteur.
Vérifier le dispositif de protection contre chute d’objets/structure de cabine pour les charges unitaires et les limites de la notice.
Tester la visibilité, l’accès cabine, le rayon de braquage, la garde au capot, le rayon de pneus et le comportement à charge réelle.
05 · Référence
Cinématique, hauteurs, angles et capacités : savoir lire une fiche technique
Une capacité de chargeur ne se résume pas à « X tonnes ». Les fabricants publient plusieurs points de mesure : capacité à hauteur maximale, capacité à 1,5 m, force d’arrachement au sol, force de cavage, parfois au pivot et souvent à une distance normalisée en avant du pivot (par exemple 800 mm). Deux chiffres ne sont comparables que si le point de mesure et la géométrie sont identiques.
Données constructeur, brochure Q-series consultée en 2026. Les valeurs peuvent varier avec machine et outil selon la note du constructeur. [S22]
John Deere indique par exemple pour les chargeurs 543M et 603M proposés sur tracteurs 5M des capacités à hauteur maximale et 800 mm de l’axe d’environ 1 451 kg et 1 633 kg pour…
06 · Référence
Hydraulique, commandes et vitesse de cycle
La force théorique d’un vérin est le produit de la pression par la surface du piston. La force disponible à l’outil dépend ensuite de la géométrie des bras, des leviers, du diamètre de tige côté rentrée, des pertes et des limites de soupapes. Le débit, lui, pilote surtout la vitesse des mouvements. Pression et débit ne sont donc pas interchangeables. [S2]
Pour une estimation rapide, la puissance hydraulique idéale peut être calculée par P(kW) = p(bar) x Q(L/min) / 600. La puissance réellement transmise est plus faible du fait des rendements de pompe, distributeur, flexibles et vérins.
07 · Référence
Stabilité, charges d’essieux, pneumatiques et lestage
La littérature d’ingénierie et les pratiques de normalisation convergent sur l’importance du lestage et de la voie. L’ASABE EP562.2 (décembre 2024) est spécifiquement consacrée à la détermination du lestage recommandé et de la voie arrière minimale pour réduire le risque de renversement en usage typique. [S15]
Une étude expérimentale publiée en 2024 montre que les sollicitations réelles du chargeur agricole sont fortement influencées par les opérations de chargement/déversement et que le bâti de montage est une zone structurale particulièrement vulnérable à la fatigue. [S17]
08 · Référence
Outils, interfaces et calcul de charge réelle
Le choix d’outil influe autant que le chargeur : masse propre, centre de gravité, largeur, volume, verrouillage, visibilité, maintien de la charge et besoin de fonctions hydrauliques. Le tablier « Euro » est très répandu, mais l’interchangeabilité ne doit jamais être présumée sur la seule apparence. L’ISO 23206:2005 définit des dimensions et dégagements de tabliers pour chargeurs frontaux dans son domaine d’application ; il faut vérifier les crochets, verrouillages, jeux, adaptation et éventuels systèmes propriétaires. [S14]
Exemples cohérents avec les catalogues d’outils de chargeurs frontaux ; exigences de maintien de charge selon l’avis français 2025. [S3][S23]
Une erreur fréquente consiste à acheter le godet par largeur ou volume sans convertir ce volume en masse Pour un pré-calcul masse volume du godet x densité apparente du matériau x coefficient de remplissage Les…
| Bloc | Questions traitées |
|---|---|
| Technique | architecture, adaptation, cinématique, hydraulique, capacités, outils |
| Dimensionnement | couple tracteur-chargeur, charges d’essieux, pneumatiques, lestage, débit de chantier |
| Sécurité / droit | FOPS/ROPS, chute d’objets, formation, VGP, circulation, échéances 2026-2027 |
| Exploitation | attelage, entretien, pannes, usages par matériaux, organisation de cour |
| Économie | TCO, coût horaire, achat/CUMA/ETA, coût d’immobilisation |
| Numérique | pesée, mémoires de positions, automatisation, connectivité, ISOBUS selon gammes |
Questions fréquentes
Pour aller à l’essentiel
Que faut-il retenir sur synthèse opérationnelle ?
Le bon couple tracteur-chargeur respecter la compatibilité constructeur la masse maximale du tracteur admissible par le chargeur les charges d’essieux les indices de charge des pneumatiques la pression hydraulique le débit les interfaces et le lestage La capacité utile est géométrique une valeur à l’axe de pivot n’est pas comparable à une valeur mesurée 800 mm en avant la capacité diminue généralement avec le déport et selon la hauteur Le lestage est une exigence de stabilité pas un moyen d’augmenter artificiellement la capacité il faut conserver une charge arrière suffisante… [S01][S02][S03]
Que faut-il retenir sur définition, fonctions et place dans l’exploitation ?
Un chargeur frontal est un ensemble de bras de levage et de dispositifs de fixation conçu pour être monté à l’avant d’un tracteur et recevoir un porte-outil ainsi que des équipements interchangeables L’ISO 23206 2005 définit le chargeur frontal comme une unité démontable comportant bras de levage et dispositifs de fixation montée sur un bâti à l’avant du tracteur et équipée d’un tablier destiné à recevoir divers outils S14 Dans l’analyse réglementaire française de 2025 il est le plus souvent considéré comme un équipement interchangeable au sens de la directive… [S01][S02][S03]
Que faut-il retenir sur architecture mécanique et variantes ?
Le chargeur est une structure travaillant en flexion et en fatigue reliée au tracteur par un bâti adaptation qui reporte les efforts vers le châssis ou les zones prévues par le constructeur Les principaux organes sont les mâts ou brancards bras traverses axes et bagues vérins de levage vérins d’outil biellettes de parallélisme tablier porte-outil coupleurs hydrauliques électriques distributeur ou vanne de commande et béquilles de dételage S2 S17 Le parallélisme vise à limiter la variation d’angle de l’outil pendant le levage ce qui est particulièrement utile avec palettes et… [S01][S02][S03]
Que faut-il retenir sur compatibilité tracteur-chargeur : le cœur du dimensionnement ?
Identifier le modèle exact, l’année, la cabine/arceau, le numéro de série et les options du tracteur. Vérifier le dispositif de protection contre chute d’objets/structure de cabine pour les charges unitaires et les limites de la notice. Tester la visibilité, l’accès cabine, le rayon de braquage, la garde au capot, le rayon de pneus et le comportement à charge réelle. [S01][S02][S03]
Que faut-il retenir sur cinématique, hauteurs, angles et capacités : savoir lire une fiche technique ?
Une capacité de chargeur ne se résume pas à X tonnes Les fabricants publient plusieurs points de mesure capacité à hauteur maximale capacité à 1 5 m force d’arrachement au sol force de cavage parfois au pivot et souvent à une distance normalisée en avant du pivot par exemple 800 mm Deux chiffres ne sont comparables que si le point de mesure et la géométrie sont identiques Données constructeur brochure Q-series consultée en 2026 Les valeurs peuvent varier avec machine et outil selon la note du constructeur S22 John Deere… [S01][S02][S03]
Que faut-il retenir sur hydraulique, commandes et vitesse de cycle ?
La force théorique d’un vérin est le produit de la pression par la surface du piston La force disponible à l’outil dépend ensuite de la géométrie des bras des leviers du diamètre de tige côté rentrée des pertes et des limites de soupapes Le débit lui pilote surtout la vitesse des mouvements Pression et débit ne sont donc pas interchangeables S2 Pour une estimation rapide la puissance hydraulique idéale peut être calculée par P kW p bar x Q L min 600 La puissance réellement transmise est plus faible du… [S01][S02][S03]
