01 · Référence
Définition et place du pivot dans l’irrigation française

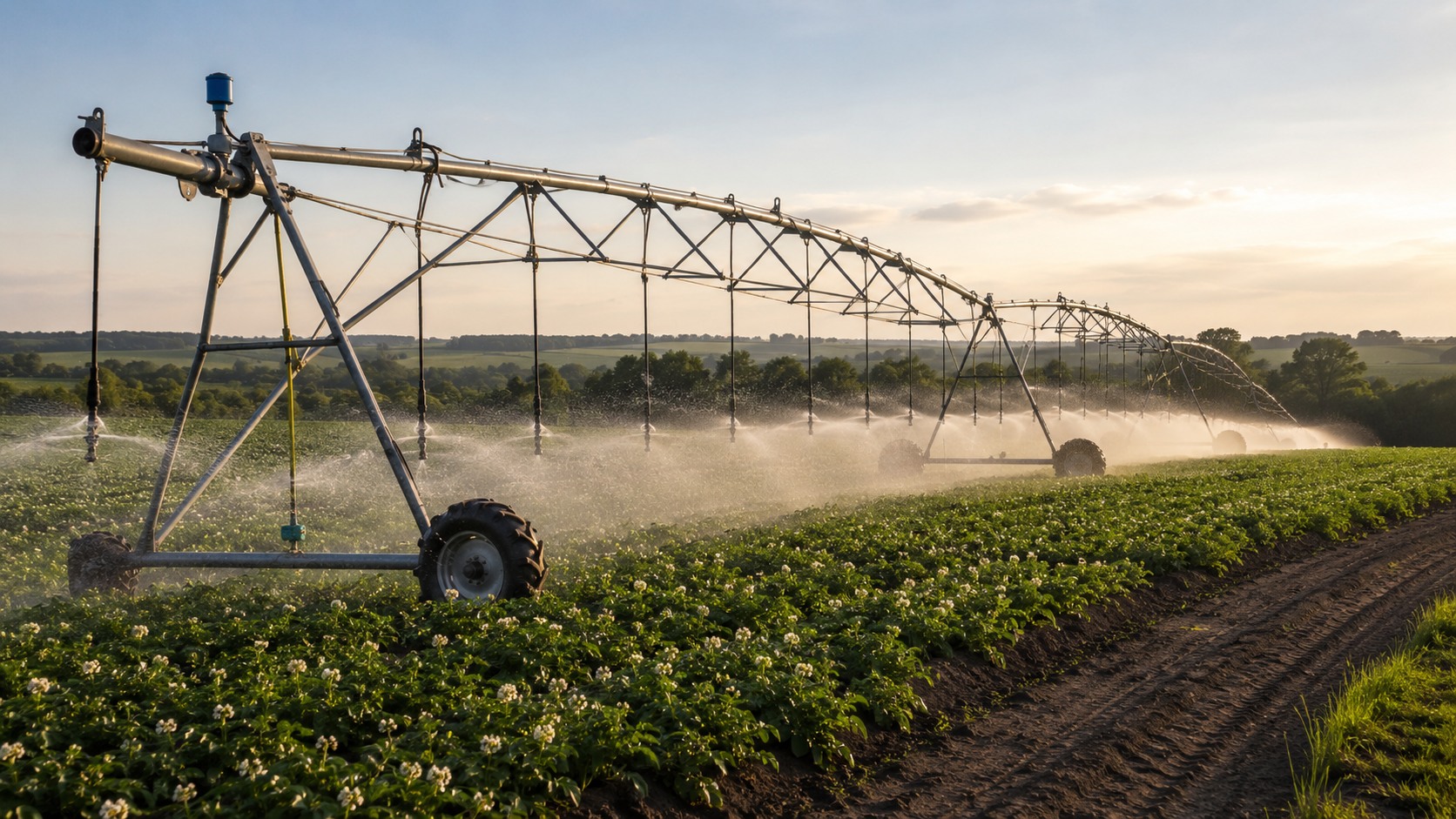

Un pivot d’irrigation est une machine d’aspersion automotrice articulée autour d’un point central. Une succession de travées porte la conduite principale ; chaque travée repose sur une tour motorisée. La machine balaie un cercle complet ou un secteur et distribue l’eau par des asperseurs ou diffuseurs répartis le long de la conduite. Le point central concentre généralement l’arrivée d’eau, l’articulation hydraulique, l’alimentation électrique/commande et les dispositifs de sécurité. [S02] [S19]
L’intérêt agronomique est la mécanisation d’un apport d’eau répété sur une grande surface avec peu de manutention quotidienne une dose pilotable et lorsque le busage est correct une bonne homogénéité Dans l’article français de référence de Molle Baudequin et Haidar le pivot est déjà décrit comme un système capable d’une irrigation très uniforme fonctionnant à…
02 · Référence
Géométrie et principe de fonctionnement
Figure 1 - Schéma SILLOVA original d’un pivot central : travées, tours motorisées, porte-à-faux et progression du débit vers l’extrémité.
Toutes les travées doivent conserver un alignement acceptable La dernière tour impose la progression globale les tours intermédiaires démarrent et s’arrêtent pour rattraper l’angle d’alignement selon le système de commande En un tour complet de durée T un point situé à la distance r parcourt 2πr La vitesse linéaire vaut donc v 2πr T elle…
03 · Référence
Architecture et composants - du point pivot au dernier arroseur
Les dimensions disponibles illustrent la diversité du marché. Valley annonce pour sa série 8000 des longueurs de machine jusqu’à environ 853 m, des travées d’environ 35 à 69 m et plusieurs diamètres de conduite ; ce sont des caractéristiques de gamme constructeur, pas des limites réglementaires ni une recommandation SILLOVA. OTECH présente en 2026 des configurations secteur, déplaçables, double pivot et grande hauteur ; Irrifrance documente plusieurs diamètres et longueurs de travées. [S26-S29]
04 · Référence
Variantes de pivots et configurations
Le choix d’une variante n’est jamais purement mécanique. Il modifie l’hydraulique, la surface réellement irriguée, la capacité à revenir sur une zone, les pertes de charge et parfois la pluviométrie instantanée. OTECH indique par exemple que sa configuration double pivot vise notamment à réduire pertes de charge et intensité instantanée sur très grandes surfaces : cette logique doit être validée par calcul pour chaque projet. [S26]
05 · Référence
Hydraulique, busage et organes d’arrosage
Le plan de busage associe à chaque position un diamètre de buse, un type de sprinkler/plateau, une pression de régulation éventuelle, un espacement et une hauteur. Il est calculé pour un débit disponible, un rayon, une pression au pivot, un profil altimétrique et une dose/capacité visée. Il doit être conservé avec la machine : lors d’un remplacement, une buse « proche » mais non conforme peut créer une dérive d’uniformité sur une grande couronne de surface.
La loi de continuité impose que le débit total augmente depuis l’extrémité fermée vers le point pivot Les pertes de charge cumulées la variation d’altitude et le fonctionnement des régulateurs doivent laisser à chaque sprinkler la pression nécessaire Le diamètre de conduite est donc un compromis entre investissement de la structure et coût énergétique sur…
06 · Référence
Dimensionner un pivot - méthode de calcul en 10 étapes
Cartographier la parcelle : limites, obstacles, lignes électriques, pentes, points bas, accès et rayon réellement disponible.
Définir les cultures et la stratégie d’irrigation : besoin de pointe, dose souhaitée, fréquence, fenêtre quotidienne de fonctionnement et marge de sécurité.
Calculer la capacité hydraulique minimale Q à partir de la lame journalière et du nombre d’heures réellement disponibles.
07 · Référence
Intensité d’application, infiltration et risque de ruissellement
Le pivot cumule deux réalités : la lame moyenne peut être faible et correctement calculée, tout en étant appliquée localement pendant une courte durée avec une intensité élevée. Molle et al. montrent que l’intensité augmente vers la périphérie et peut excéder la capacité d’infiltration, en particulier lorsque la portée mouillée est faible. Le ruissellement peut alors déplacer l’eau hors de la zone racinaire et dégrader la structure de surface. [S03]
Pour le dernier arroseur une approximation de l’intensité moyenne d’application est I 1000 × Q 2 × L × Wr avec Q en m³ h L la longueur du pivot en m et Wr la portée rayon mouillé de l’organe terminal en m En remplaçant Q par la capacité journalière l’article donne I π ×…
08 · Référence
Pression, pompage et énergie
Le coût énergétique du pivot est dominé par le pompage de l’eau les moteurs de déplacement consomment généralement beaucoup moins que la station de pompage L’énergie dépend du débit Q de la hauteur manométrique totale H et du rendement global Une réduction de pression peut donc créer une économie importante mais uniquement si le point de fonctionnement de la pompe est adapté une vanne étranglée ou une pompe hors rendement peut dissiper une partie du…
Figure 4 - Calcul SILLOVA : puissance théorique liée à la pression pour 140 m³/h et 75 % de rendement global. La hauteur statique et les autres pertes doivent être ajoutées.
Cas documenté par ARVALIS sur le domaine de Certlandes un changement de package basse pression a fait passer la pression d’environ 4 2 à 2…
| Repère | À retenir |
|---|---|
| Principe | Une conduite portée par des travées tourne autour d’un point fixe. Toutes les tours ont la même vitesse angulaire, mais la vitesse linéaire augmente avec le rayon. |
| Débit radial | La surface annulaire desservie augmente vers l’extérieur : le débit des arroseurs doit donc croître avec la distance au centre. |
| Surface | Cercle complet : A = πR². Un rayon de 325 m couvre 33,18 ha ; 500 m couvre 78,54 ha. |
| Capacité hydraulique | Pour D mm/jour en continu : Q = 10 × A(ha) × D / 24. À 325 m et 7 mm/j, Q ≈ 96,8 m³/h. |
| Pression | Chercher la pression minimale compatible avec une bonne uniformité, le diamètre mouillé requis et le relief ; les régulateurs de pression peuvent être déterminants. |
| Infiltration | Le risque de ruissellement est souvent maximal à l’extrémité : forte intensité instantanée + passages de roues + faible infiltration. |
