01 · Référence
Synthèse opérationnelle

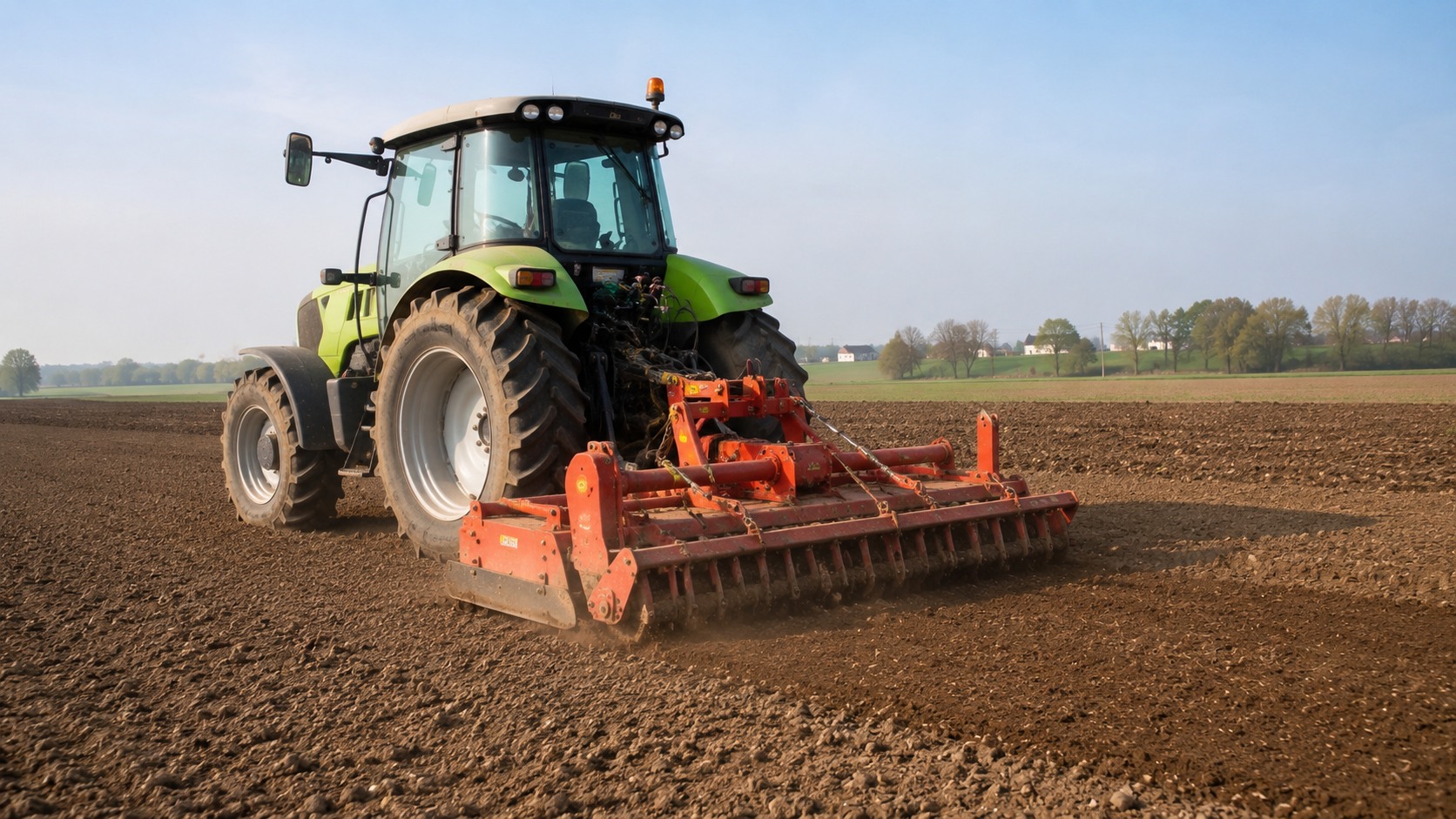

La herse rotative est un outil de travail du sol animé par la prise de force Des rotors verticaux équipés le plus souvent de deux dents chacun travaillent côte à côte dans un caisson d engrenages L outil combine émiettement nivellement et préparation du lit de semences il est particulièrement utile après labour en sols motteux ou hétérogènes et en combiné avec un semoir Contrairement à un outil passif son intensité ne dépend pas seulement…
L intérêt agronomique de la herse rotative tient à sa capacité à fabriquer rapidement un état de surface régulier dans des conditions où un simple outil à dents peut manquer d émiettement Son principal risque est l excès de travail sol trop fin dessèchement lissage en profondeur humide consommation élevée usure des dents et temps…
02 · Référence
Définition et positionnement
Une herse rotative — power harrow en anglais — travaille avec des axes verticaux. Les dents tournent dans un plan quasi horizontal et fragmentent les agrégats sans imposer le même mouvement vertical et de retournement qu'une fraise rotative à axe horizontal. Cette différence explique une partie de son intérêt pour la préparation après labour et pour les combinaisons de semis. [S7][S9]
03 · Référence
Place dans l’itinéraire technique
• Après labour : casser les mottes, niveler et produire une couche semable ; c'est l'usage de référence de nombreuses gammes constructeur. [S12][S13]
• Avant semis de céréales : travail solo ou combiné avec semoir mécanique/pneumatique pour réaliser préparation + semis en un passage.
• Avant betterave et autres petites graines : préparation très superficielle et ferme, sans excès de terre fine ; l'ITB insiste sur 5–6 cm maximum en conditions visées. [S4–S6]
04 · Référence
Architecture générale
Figure 1 — Architecture fonctionnelle d’une herse rotative : attelage, cardan, boîtier, train d’engrenages, rotors, dents, nivellement et rouleau. Schéma SILLOVA.
La machine est construite autour d un caisson porte-engrenages Le boîtier central reçoit la puissance de la prise de force et la répartit vers les pignons qui entraînent les rotors voisins en sens alternés Le calage relatif des rotors évite la collision des dents Les paliers joints pignons et le carter sont donc des organes…
05 · Référence
Prise de force, cardan et boîtier central
Le cardan est à la fois l'organe de transmission et un point critique de sécurité. Sur les gammes professionnelles, la PDF est fréquemment à 1 000 tr/min ; certains modèles proposent plusieurs rapports de boîte pour modifier la vitesse rotor sans modifier le régime moteur de manière incohérente. Des limiteurs de couple à cames ou déclenchement protègent la chaîne cinématique lors d'un blocage par pierre ou d'une surcharge. [S14][S16]
06 · Référence
Caisson, pignons et rotors
La densité de rotors varie selon les conceptions AMAZONE annonce quatre porte-outils par mètre sur KE Rotamix soit 12 porte-outils à 3 m LEMKEN Zirkon 12 annonce 12 rotors à 3 m 14 à 3 5 m 16 à 4 m et 18 à 4 5 m PÖTTINGER LION 6002 C utilise 20 rotors sur 6 m Ces nombres influencent diamètre des pignons recouvrement des trajectoires débit de terre et régularité ils ne doivent pas…
07 · Référence
Dents : position traînante ou agressive
Les dents peuvent être montées en position traînante (« drag/sweeping ») ou, sur certaines machines, en position agressive. Une dent traînante tend à lisser le flux et à produire une structure de lit de semence régulière ; une position agressive attaque davantage par dessous et augmente le brassage/émiettement. LEMKEN permet de changer le sens de rotation sur Zirkon 12 ; PÖTTINGER documente aussi des positions agressive et balayante selon modèles. [S14][S15]
Le choix doit être lié au sol et au résultat, pas à une préférence permanente. En sol fragile ou déjà fin, l'agressivité maximale est contre-productive. En sol motteux ressuyé, elle peut éviter un second passage — ce qui peut compenser une puissance instantanée supérieure par un nombre de passages réduit.
08 · Référence
Usure des dents et matériaux
L'usure réduit longueur, largeur et géométrie de la dent. Elle change la profondeur réelle, la circulation de terre, la demande de puissance et l'homogénéité transversale. Les solutions renforcées au carbure de tungstène visent à prolonger la durée de vie en sols abrasifs ou pierreux ; KUHN commercialise par exemple des dents DURAKARB sur plusieurs séries. [S19]
• Mesurer la longueur des dents par paire et par zone de la machine : l'usure n'est pas toujours uniforme.
• Remplacer une dent cassée avec la référence, le sens et le poids prescrits ; éviter les assemblages disparates qui déséquilibrent le rotor.
| Paramètre | Repère utile | Lecture agronomique / mécanique |
|---|---|---|
| Architecture | Rotors verticaux + 2 dents/rotor, caisson d’engrenages, barre niveleuse, rouleau | Machine active : couple transmis par PDF, charge élevée sur transmission. |
| Largeurs actuelles | ≈ 2,5 à 8 m dans les gammes consultées | 3–4 m rigides très courants ; 4,5–8 m généralement repliables. [S12–S18] |
| Profondeur lit de semence | Souvent 3–8 cm ; ITB conseille 5–6 cm max en betterave | Travailler plus profond uniquement si l’objectif le justifie. [S4–S6] |
| Vitesse d’avancement | Souvent 4–10 km/h selon sol, machine et intensité | La baisse de vitesse augmente le nombre d’impacts par mètre et réduit le débit. [S7][S8] |
| Régime rotors | Ex. 230–539 tr/min selon modèles/réglages | Plus vite = généralement plus d’émiettement et plus de puissance absorbée. [S12][S14] |
| Débit CUMA | 1,2–1,5 ha/h en 3–3,5 m ; 1,7–3 ha/h en 5–6 m | Repères observés/guide, à corriger par forme de parcelle et manœuvres. [S2] |
