Faneuse

01 · Référence

Notice d’utilisation et méthode documentaire

Ce dossier développe la partie 612 du plan directeur SILLOVA : fonction agronomique et place dans l’itinéraire technique ; principaux composants, architectures et variantes ; dimensionnement par largeur, puissance et débit ; réglages clés ; qualité du travail ; carburant, usure, entretien et sécurité ; coût de possession et d’usage ; critères de choix, technologies numériques et compatibilités. Le plan directeur précise que chaque partie doit devenir un dossier autonome, largement développé au-delà des puces minimales. [S01]

Références agronomiques prioritaires : ARVALIS, Institut de l’Élevage / RMT Prairies Demain, Chambres d’agriculture et travaux scientifiques sur le séchage au champ et les pertes mécaniques.

Références économiques : Guide des coûts de revient Est 2025-2026 du réseau CUMA, basé sur des comptabilités réelles et complété par des simulations de projection 2026.

02 · Référence

Résumé exécutif et chiffres clés

La faneuse intervient entre la fauche et l’andainage ou la récolte Sa fonction est de soulever retourner mélanger et surtout répartir le fourrage afin d’augmenter la surface exposée à l’air et au rayonnement Le gain recherché est un séchage plus rapide et plus homogène donc une réduction du temps d’exposition au risque de pluie Cette opération est particulièrement utile lorsque la fauche dépose un andain dense ou lorsque l’humidité reste hétérogène entre la face supérieure…

Le fanage n’est pourtant pas une opération gratuite du point de vue agronomique Chaque manipulation peut provoquer des pertes mécaniques surtout sur les légumineuses dont les feuilles sèchent plus vite que les tiges ARVALIS rapporte dans des essais de luzerne que le fanage peut représenter la majorité des pertes de feuilles et que le risque…

03 · Référence

Définition et rôle dans la chaîne fourragère

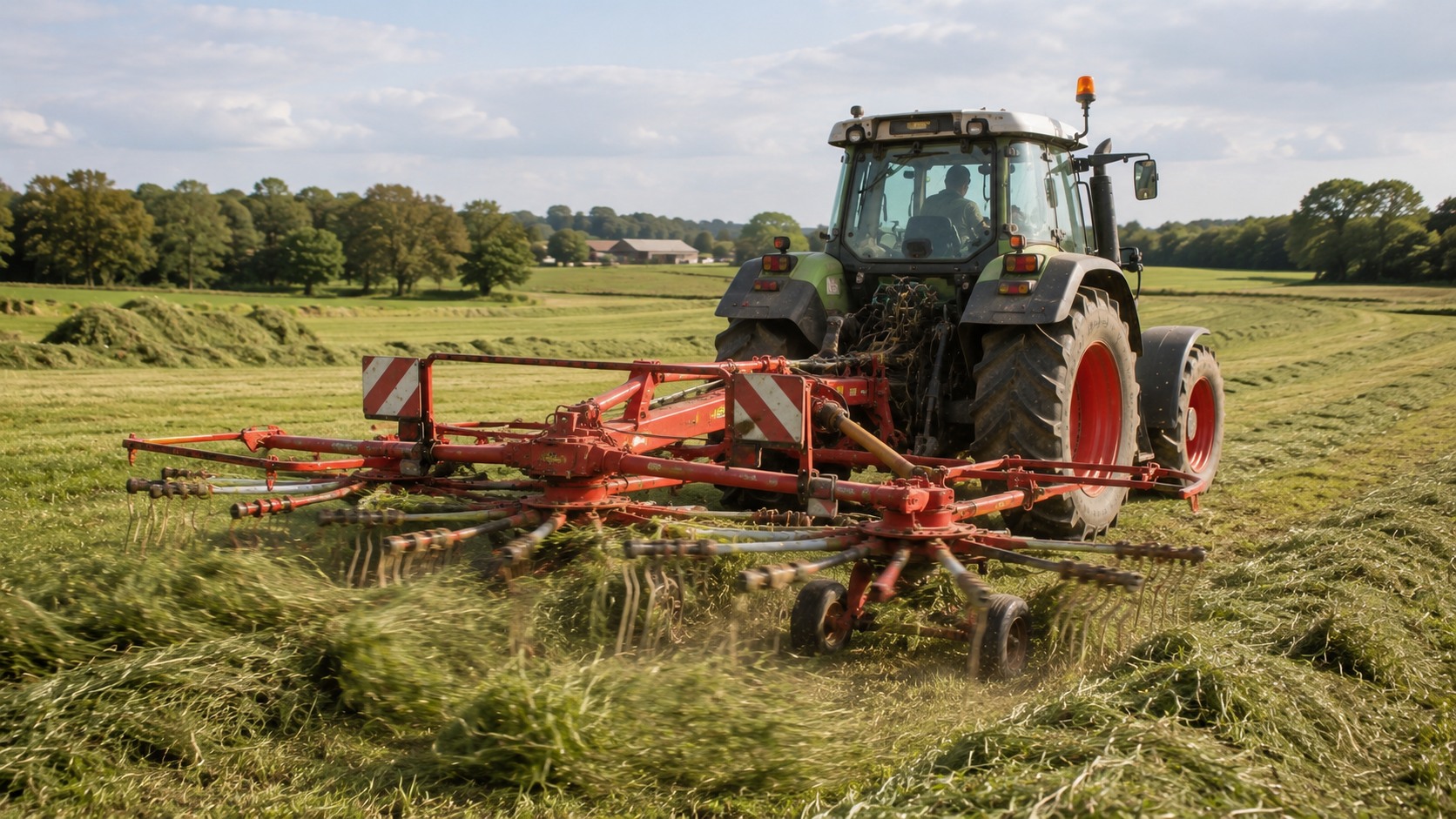

Une faneuse rotative est un outil à plusieurs rotors horizontaux ou légèrement inclinés munis de bras et de dents doubles qui saisissent le fourrage coupé et le projettent vers l’arrière et latéralement Contrairement à l’andaineur elle ne cherche pas à concentrer le fourrage en ligne mais à le redistribuer sur une grande largeur Sa place dépend de la chaîne foin fauche fanage s andainage pressage ensilage préfané fauche fanage éventuel andainage ensileuse ou autochargeuse enrubannage…

Le fanage agit d’abord sur la géométrie de la couche il décompacte l’andain remet les parties humides vers l’extérieur répartit le fourrage sur la largeur et améliore l’exposition à l’air Il ne crée pas d’énergie de séchage son efficacité dépend donc du rayonnement du déficit de pression de vapeur du vent de l’humidité du sol…

04 · Référence

Principe mécanique du fanage rotatif

Chaque rotor tourne autour d’un axe vertical Les bras portent des dents ressort qui pénètrent dans la couche de fourrage la soulèvent puis la libèrent La trajectoire est déterminée par le diamètre du rotor la vitesse de rotation l’inclinaison du rotor la forme des bras la longueur relative des brins de dents et la vitesse d’avancement Le fourrage doit être pris suffisamment tôt dans la trajectoire pour être retourné et réparti mais les dents ne…

Le régime de prise de force n’est qu’une entrée de la transmission Deux faneuses à 540 tr min PTO peuvent avoir des vitesses de rotor différentes Il est donc erroné de donner un régime de rotor universel La bonne pratique est de partir du réglage constructeur puis d’observer le résultat tapis uniforme absence de paquets…

05 · Référence

Rotors, diamètre et nombre de bras

Le diamètre du rotor est un choix de compromis Les petits rotors plus nombreux pour une même largeur suivent généralement mieux les micro-reliefs et peuvent retourner le fourrage de façon plus complète les grands rotors ont moins d’organes et peuvent mieux accepter des andains longs et volumineux KUHN distingue par exemple des modèles à grands rotors pour fourrages longs et denses et des modèles à petits rotors orientés vers un retournement plus intensif KRONE propose…

Les affirmations commerciales de gain de séchage doivent être identifiées comme telles. KUHN annonce sur certains modèles un gain de temps de séchage pouvant atteindre 33 % associé aux petits rotors et à un angle important ; cette valeur dépend du protocole interne du constructeur et ne remplace pas une mesure indépendante de chantier. [S24,S25]

06 · Référence

Dents doubles, géométrie et sécurité anti-perte

Les dents travaillent comme des ressorts. Leur diamètre, acier, longueur, asymétrie et fixation déterminent l’agressivité et la précision de prise du fourrage. Une dent asymétrique peut faire entrer le brin extérieur plus tôt dans la couche, améliorant la couverture entre rotors. Plusieurs constructeurs utilisent également des dispositifs anti-perte afin qu’une dent rompue ne se retrouve pas dans le fourrage ni dans une presse ou une ensileuse. [S23-S30]

07 · Référence

Transmission, boîtiers et articulations

La transmission part de la prise de force et distribue le mouvement aux rotors au moyen de boîtiers arbres cardans ou accouplements articulés Les grandes faneuses doivent conserver la transmission en repliage et absorber de nombreux angles entre sections CLAAS met en avant ses accouplements…

08 · Référence

Châssis, repliage et transport

Le châssis maintient l’alignement des rotors tout en laissant chaque section suivre le relief Sur les grandes largeurs le repliage doit ramener la machine dans un gabarit routier raisonnable souvent autour de 3 m de largeur de transport dans les gammes consultées La hauteur de…
